SISTEM SIRKULASI PADA SMOKING ROOM



SISTEM SIRKULASI PADA SMOKING ROOM

Tujuan

Mengetahui dan memahami penggunaan dari sensor LM35 dan MQ2
Mampu menjelaskan prinsip kerja dari sensor LM35 dan MQ2 pada sistem sirkulasi pada smoking room
Mampu mengaplikasikan LM35 dan MQ2 pada sistem sirkulasi pada smoking room

Alat dan Bahan

Alat

1. Power Supply DC



Generator DC atau generator arus searah (DC) adalah salah satu jenis mesin listrik, dan fungsi utama mesin generator DC adalah mengubah energi mekanik menjadi listrik DC (arus searah). Proses perubahan energi menggunakan prinsip gaya gerak listrik yang diinduksi secara energi.








2. DC Voltmeter

Voltmeter DC yaitu alat ukur biasa digunakan untuk mengukur tegangan DC dengan cara mengukur beda potensial dari tegangan DC antara 2 titik suatu beban listrik atau rangkaian elektronika. Penambah sebuah tahanan seri atau pengali (multiplier), mengubah gerakan d’arsonval menjadi sebuah voltmeter arus searah.



 Bahan

1. Relay

relay berfungsi sebagai switch  yang akan menutup dan membuka, sehingga arus dapat diputus. yang dibutuhkan pada rangkaian adalah relay 5 V dan relay doble chanel 5 V.





2. Resistor

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor yang digunakan  yaitu

• •     1 buah resistor 560kohm
  •     2 buah resistor 1kohm
  •     1 buah resistor 8kohm
  •     2 buah resistor 9kohm
  •     2 buah resistor 10kohm
  •     1 buah resistor 100kohm

3.LM35

Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan.









4.Transistor BC547

BC547 adalah Transistor NPN yang seringkali ditemukan dalam berbagai rangkaian elektronik, seperti untuk Amplifier dan Switch. Ini adalah Transistor yang memiliki terminal Basis, Emitor dan Colector.







5. Dioda(1n4002)

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.







6. Motor



7. LM324





8. sensor gas (mq-2)

9. LM358N



10. Potensiometer





 11. LM 741



















Dasar Teori

A. Resistor

       Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm. Berikut cara membaca resistor

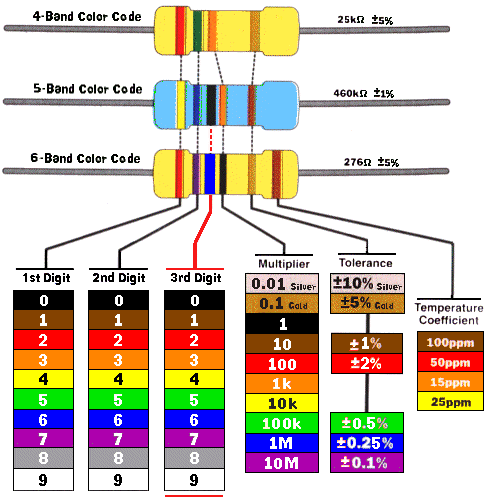

Kode Warna Resistor

    1. Resistor dengan 4 cincin kode warna

        Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor           pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.

    2. Resistor dengan 5 cincin kode warna

         Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan           faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.

    3. Resistor dengan 6 cincin warna

        Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam       menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur              maksimum yang diijinkan untuk resistor tersebut

Kode Huruf Resistor



        Kode Huruf Untuk Nilai Resistansi :

•     R, berarti x1 (Ohm)

•     K, berarti x1000 (KOhm)

•     M, berarti x 1000000 (MOhm)

         Kode Huruf Untuk Nilai Toleransi :

•     F, untuk toleransi 1%

•     G, untuk toleransi 2%

•     J, untuk toleransi 5%

•     K, untuk toleransi 10%

•     M, untuk toleransi 20%



B. Transistor BC547

     Transistor BC547 adalah negatif-positif-negatif (NPN) transistor yang digunakan untuk berbagai tujuan. Bersama dengan komponen elektronik lainnya, seperti resistor, kumparan, dan kapasitor, dapat digunakan sebagai komponen aktif untuk switch dan amplifier. Seperti semua transistor NPN lain, jenis ini memiliki terminal emitor, basis atau terminal kontrol, dan terminal kolektor. Dalam konfigurasi biasa, arus mengalir dari dasar ke emitor mengontrol arus kolektor.





C. LM35

    Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh National Semiconductor. LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain

    Keluaran sensor ini akan naik sebesar 10 mV setiap derajad celcius sehingga diperoleh persamaan sebagai berikut :

VLM35 = Suhu* 10 mV



D. Relay

     Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.



E. Dioda

    Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.



F. potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya.

Prinsip kerjanya, Sebuah Potensiometer (POT) terdiri dari sebuah elemen resistif yang membentuk jalur (track) dengan terminal di kedua ujungnya. Sedangkan terminal lainnya (biasanya berada di tengah) adalah Penyapu (Wiper) yang dipergunakan untuk menentukan pergerakan pada jalur elemen resistif (Resistive). Pergerakan Penyapu (Wiper) pada Jalur Elemen Resistif inilah yang mengatur naik-turunnya Nilai Resistansi sebuah Potensiometer.



G. LM358

 LM358 IC adalah kekuatan besar, rendah serta gampang dipakai dual channel op-amp IC. Ini dirancang serta diperkenalkan oleh semikonduktor nasional. Ini terdiri dari dua kompensasi internal, gain tinggi, op-amp independen. IC ini dirancang untuk khusus beroperasi dari catu daya tunggal melewati beberapa tegangan. IC LM358 terdapat dalam paket berkapasitas chip serta software op amp ini tergolong rangkaian op-amp konvensional, blok penguatan DC, serta amplifier transduser.

I. Sensor MQ-2

Merupakan Sensor gas yang  terdiri dari 2 bagian, yaitu sensor elektrokimia dan sebuah pemanas (internal heater) didalamnya. Sensor ini dapat mendeteksi berbagai tipe gas, dan akan lebih sensitif untuk jenis gas tertentu, tergantung jenis sensor yang terpasang. Semua sensor gas tipe ini harus dikalibrasi dengan mengukurnya pada udara / gas yang telah diketahui konsentrasinya.

 J. Motor listrik (KIPAS)

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion) dengan menggunakan arus searah(DC).Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

K. LED

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

L. Dioda

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.

 K. LM741

     LM741 adalah salah satu jenis IC (Integrated Circuit) Operational Amplifier (Op-Amp) yang memiliki 8 pin. IC LM741 di kemas dalam bentuk dual DIP (dual in-line package) dimana disalah satu sudutnya memiliki tanda bulatan atau strip untuk menandai arah pin atau kaki nomor 1 dari IC tersebut. Seperti kita ketahui, penomoran IC dalam kemasan DIP adalah berlawanan arah jarum jam di mulai dari pin yang terletak paling dekat dengan tanda bulat atau strip pada kemasan tersebut.



L. LM 324

     IC LM324 merupakan IC Operational Amplifier dan memiliki 14 kaki, IC ini mempunyai 4 buah op-amp yang berfungsi sebagai komparator. Komparator tegangan adalah sebuah rangkaian yang dapat dengan cermat membandingkan besar tegangan yang di hasilkan. Rangkaian ini biasanya menggunakan komparator Op-Amp sebagai piranti utama dalam sebuah rangkaian. saat Vin dalam kondisi lebih besar dari pada vref, maka output yang dihasilkan (Vout) akan berlogika 1/high. Saat Vin dalam kondisi lebih kecil dari pada Vref, maka output yang dihasilkan (Vout) akan berlogika 0/low.



Percobaan

A. Prosedur Percobaan



 1. Persiapkan alat dan bahan

 2. Perhatikan datasheet pada setiap komponen rangkaian

 3. Rangkailah LM35, resistor, dioda, relay, suplay dc, lm358, transistor BC547, LED, Buzzer, motor dc,MQ-6, potensio, logic state dan ground

 4. lalu coba simulasikan apakah flame sensor dan mq 6  tersebut dapat menghasilan output yang diinginkan, sehingga dapat mengaktifkan relay dan output berupa LED, Buzzer, dan motor dc dapat menyala.



B. Rangkaian simulasi







sistem pengamanan ruang penyimpanan gas, menggunakan 2 sensor yaitu mq-6 sebagai pendeteksi kebocoran gas dan flame sensor sebagai pendeteksi adanya api .
sensor dihubungkan dengan suplay 5v dc, apabila sensor mq-6 mendeteksi adanya kebocoran gas, maka sensor tersebut akan mengeluarkan output yang akan diteruskan ke resistor 10k dan terhubung pada basis transistor bc547 dan mengaktifkan transitor tersebut karena tegangan besar dari 0,7. dan akan membuat arus pada yang terhubung pada kaki negatif lm358 dan resistor 10 k terhubung lansung ke ground, sehingga pada output lm358 akan lebih besar, dan terhubung pada resistor 330ohm dan basis transistor ke 2 dan karna teganganya besar dari 0,7 maka transistor tersebut menyala dan arus dari relay terhubung ke ground. dan relay berpindah kekiri, dan suplay terhubung sehingga buzzer dan led menyala. apabila sensor tidak mendeteksi adanya gas maka sensor tersebut tidak akan mengeluarkan ouput dan transistor pertama tetap menyala dan tegangan pada kaki negatif lm358 tetap 5v sehingga outputnya sangat kecil sehingga tidak dapat mengaktifkan transistor dan relay tetap dikiri, suplay tidak terhubung sehingga buzzer dan led tidak menyala.

sensor dihubungkan dengan suplay 5v dc, apabila flame sensor mendeteksi adanya api, maka sensor tersebut akan mengeluarkan output yang akan diteruskan ke resistor 10k dan terhubung pada basis transistor bc547 dan mengaktifkan transitor tersebut karena tegangan besar dari 0,7. dan akan membuat arus pada yang terhubung pada kaki negatif lm358 dan resistor 10 k terhubung lansung ke ground, sehingga pada lm358 menegluarkan output, dan terhubung pada resistor 330ohm dan basis transistor ke 2 dan karna teganganya besar dari 0,7 maka transistor tersebut menyala dan arus dari relay terhubung ke ground. dan relay berpindah kekiri, dan suplay terhubung sehingga pompa air, buzzer, dan led merah menyala. apabila sensor tidak mendeteksi adanya api maka sensor tersebut tidak akan mengeluarkan ouput dan transistor pertama tidak menyala dan tegangan pada kaki negatif lm358 tetap 5v sehingga outputnya sangat kecil sehingga tidak dapat mengaktifkan transistor dan relay tetap dikiri, suplay tidak terhubung sehingga pompa,buzzer, dan led tidak menyala.



C. Vidio







D. Download file
