A. Sensor Thermal
saran perbaikan:
Perbaikan pada prinsip kerja
penambahan voltmeter
perbaikan :
heater dalam kondisi on, apabila sensor lm35 mendeteksi bahwa suhu disekitar memiliki suhu kecil dari pada 23 derajat celcius, maka tegangan yang dikeluarkan oleh lm35 kecil dari 0,23 V. Dan saat dimasukan pada penguat non inverting maka tegangan akan diperkuat 10x, sehingga nilai output yang dikeluarkan penguat apabila sensor lm35 mendeteksi bahwa bahwa suhu kecil dari 23 derajat celcius adalah kecil dari 2,3 V. lalu dihubungkan pada komparator atau pembanding tegangan. Apabila input pada kaki positif lebih kecil dari pada kaki negatif maka komparator tidak mengeluarkan output, sehingga tidak ada arus yang mengalir pada relay.sehingga relay dalam keadaan off atau pada posisi dikiri, sehingga suplay terhubung ke heater dan ke ground, sehingga heater dan LED merah menyala.
heater dalam kondisi off, apabila sensor lm35 mendeteksi bahwa suhu disekitar memiliki suhu besar sama dari pada 23 derajat celcius, maka tegangan yang dikeluarkan oleh lm35 besar sama dari 0,23 V. Dan saat dimasukan pada penguat non inverting maka tegangan akan diperkuat 10x, sehingga nilai output yang dikeluarkan penguat apabila sensor lm35 mendeteksi bahwa bahwa suhu besar dari 23 derajat celcius adalah besar sama 2,3 V. lalu dihubungkan pada komparator atau pembanding tegangan. Apabila input pada kaki positif lebih besar dari pada input pada kaki negatif maka komparator tersebut akan mengeluarkan output, sehingga arus mengalir pada relay, dan relay pun bergeser ke kiri, sehingga suplay tidak terhubung ke heater dan ke ground, sehingga heater dan LED merah tidak menyala.

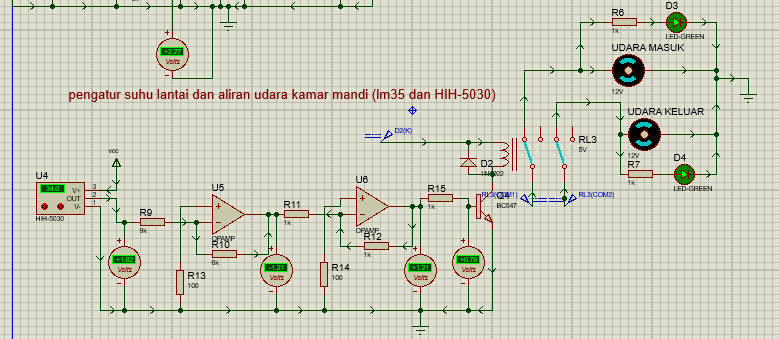

apabila sensor hih-5030 mendeteksi bahwa kelembaban di dalam kamar mandi (0-20) maka sensor akan mengeluarkan output tegangan yang rendah yang dihubungkan dengan op-amp inverting sehingga nilai teganganya (-), lalu dihubungkan lagi dengan op-amp inverting agaro outputnya bernilai (+), lalu dihubungkan dengan resistor yang dihubungkan pada basis transistor, karna tegangan yang diterima pada basis kurang dari 0,7 sehingga transistor dalam keaddan off, dan arus dari suplay yang melewati relay dan masuk ke collector transitor tidak terhubung ke ground karna transitor off, sehingga relay tetap pada posisi off, atau di kanan. sehingga kipas dan led tidak menyala
apabila sensor hih-5030 mendeteksi bahwa kelembaban di dalam kamar mandi besar dari 35 maka sensor akan mengeluarkan output tegangan yang sebesar 0,7 yang dihubungkan dengan op-amp inverting sehingga nilai teganganya (-), lalu dihubungkan lagi dengan op-amp inverting agaro outputnya bernilai (+), lalu dihubungkan dengan resistor yang dihubungkan pada basis transistor, karna tegangan yang diterima pada basis mendekati dari 0,7 sehingga transistor dalam keaddan on, dan arus dari suplay yang melewati relay dan masuk ke collector transitor dan keluar dari emitor dan terhubung ke ground karna transitor on, sehingga relay tetap pada posisi on, atau di kiri. sehingga kipas dan led menyala
B. Sensor Mekanis
saran perbaikan:
Perbaikan pada prinsip kerja
penambahan voltmeter
perbaikan :
C. Sensor Optik
saran perbaikan :
perbaikan pada prinsip kerja
perbaikan :
apabila phototransistor mendeteksi cahaya pada basisnya, maka photo transistor tersebut akan mengalirkan arus dari suplay ke collector dan ke emitor lalu dihubungkan dengan pembagi tegangan dimana r3 terhubung ke basis dari Q1, dan R1 terhubung ke ground, Apabila tegangan yang masuk pada Q1 besar dari 0,7 maka transistor Q1 akan aktif, sehingga arus dari suplay masuk ke R2, lalu dihubungkan ke R4 atau basis Q2 dan collector Q1, karna Q1 aktif maka arus dari collector diteruskan ke emitor dan terhubung ke ground, karna terhubung lansung ke ground maka tegangan pada Q2 kecil dari 0,7 sehingga Q2 tidak aktif, dan arus dari suplay yang melewati relay dan masuk ke collector dari Q2, tidak terhubung ke emitor dan ground karan Q2 tidak aktif, sehingga relay dalam kondisi off atau dikanan, dan lampu terhubung pada suplay 12 volt dan lampu akan terang maksimal.
apabila phototransistor mendeteksi cahaya pada basisnya, maka photo transistor tersebut akan mengalirkan arus dari suplay ke collector dan ke emitor lalu dihubungkan dengan pembagi tegangan dimana r3 terhubung ke basis dari Q1, dan R1 terhubung ke ground, Apabila tegangan yang masuk pada Q1 besar dari 0,7 maka transistor Q1 akan aktif, sehingga arus dari suplay masuk ke R2, lalu dihubungkan ke R4 atau basis Q2 dan collector Q1, karna Q1 aktif maka arus dari collector diteruskan ke emitor dan terhubung ke ground, karna terhubung lansung ke ground maka tegangan pada Q2 kecil dari 0,7 sehingga Q2 tidak aktif, dan arus dari suplay yang melewati relay dan masuk ke collector dari Q2, tidak terhubung ke emitor dan ground karan Q2 tidak aktif, sehingga relay dalam kondisi off atau dikanan, dan lampu terhubung pada suplay 12 volt dan lampu akan terang maksimal.
apabila LDR mendeteksi tidak adanya cahaya, maka ldr akan akan memiliki resistansi yang besar sehingga tegangan pada pembagi tegangan sebesar 1v, sehingga tegangan pada R7 atau kaki negatif dari komparator sebesar 1V, dan tegangan pada kaki negatif pada comparator lebih kecil dari pada kaki positif yaitu 6V, sehingga output pada comparator bernilai high atau setara dengan tegangan VCC, sehingga tegangan pada basis Q3 besar dari 0,7 dan Q3 aktif, sehingga arus dari suplay melewati relay dan terhubung ke collector Q3, dan keluar dari emitor Q3 dan terhubung ke ground. karna relay dialiri arus maka relay bergeser ke kiri dan arus dari suplay terhubung ke ground dan lampu menyala.
apabila LDR mendeteksi adanya cahaya, maka ldr akan akan memiliki resistansi yang rendah sehingga tegangan pada pembagi tegangan mendekati tegangan suplay, sehingga tegangan pada R7 atau kaki negatif dari komparator mendekati tegangan suplay, dan tegangan pada kaki negatif pada comparator lebih besar dari pada kaki positif yaitu 6V, sehingga output pada comparator bernilai low atau setara dengan tegangan -VEE, sehingga tegangan pada basis Q3 kecil dari 0,7 dan Q3 tidak aktif, sehingga arus dari suplay melewati relay dan terhubung ke collector Q3, tidak terhubung ke emitor Q3 dan ke ground. karna relay tidak dialiri arus maka relay tetap di posisi kanan dan arus dari suplay tidak terhubung ke ground dan tidak lampu menyala
D. Sensor Fisika
saran perbaikan :
mengganti opto coupler dengan sensor lain
perbaikan :
E. Sensor Kimia
saran perbaikan :
perbaikan pada prinsip kerja
perbaikan :

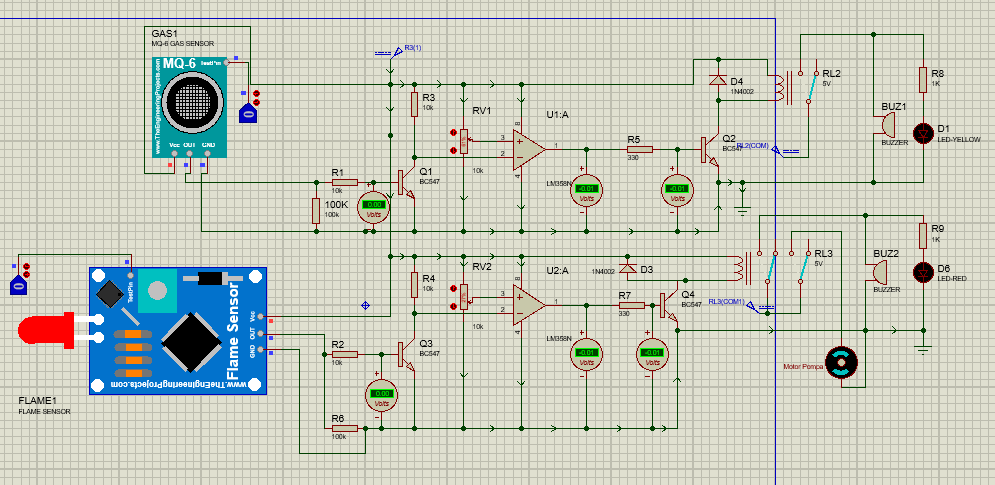

sistem pengamanan ruang penyimpanan gas, menggunakan 2 sensor yaitu mq-6 sebagai pendeteksi kebocoran gas dan flame sensor sebagai pendeteksi adanya api .
sensor dihubungkan dengan suplay 5v dc, apabila sensor mq-6 mendeteksi adanya kebocoran gas, maka sensor tersebut akan mengeluarkan output yang akan diteruskan ke resistor 10k dan terhubung pada basis transistor bc547 dan mengaktifkan transitor tersebut karena tegangan besar dari 0,7. dan akan membuat arus pada yang terhubung pada kaki negatif lm358 dan resistor 10 k terhubung lansung ke ground, sehingga pada output lm358 akan lebih besar, dan terhubung pada resistor 330ohm dan basis transistor ke 2 dan karna teganganya besar dari 0,7 maka transistor tersebut menyala dan arus dari relay terhubung ke ground. dan relay berpindah kekiri, dan suplay terhubung sehingga buzzer dan led menyala. apabila sensor tidak mendeteksi adanya gas maka sensor tersebut tidak akan mengeluarkan ouput dan transistor pertama tetap menyala dan tegangan pada kaki negatif lm358 tetap 5v sehingga outputnya sangat kecil sehingga tidak dapat mengaktifkan transistor dan relay tetap dikiri, suplay tidak terhubung sehingga buzzer dan led tidak menyala.
sensor dihubungkan dengan suplay 5v dc, apabila flame sensor mendeteksi adanya api, maka sensor tersebut akan mengeluarkan output yang akan diteruskan ke resistor 10k dan terhubung pada basis transistor bc547 dan mengaktifkan transitor tersebut karena tegangan besar dari 0,7. dan akan membuat arus pada yang terhubung pada kaki negatif lm358 dan resistor 10 k terhubung lansung ke ground, sehingga pada lm358 menegluarkan output, dan terhubung pada resistor 330ohm dan basis transistor ke 2 dan karna teganganya besar dari 0,7 maka transistor tersebut menyala dan arus dari relay terhubung ke ground. dan relay berpindah kekiri, dan suplay terhubung sehingga pompa air, buzzer, dan led merah menyala. apabila sensor tidak mendeteksi adanya api maka sensor tersebut tidak akan mengeluarkan ouput dan transistor pertama tidak menyala dan tegangan pada kaki negatif lm358 tetap 5v sehingga outputnya sangat kecil sehingga tidak dapat mengaktifkan transistor dan relay tetap dikiri, suplay tidak terhubung sehingga pompa,buzzer, dan led tidak menyala.
F. UTS KELOMPOK
saran perbaikan
Penambahan transistor pada rangkaian sensor suhu agar output opam tidak lansung ke relay
perbaikan :
G. UTS PRIBADI
·
saran perbaikan
·
perbaikan pada prinsip kerja
·
perbaikan :
Flame
sensor akan mengeluarkan keluaran High apabila transduser pada sensor api
tersebut mendeteksi adanya api disekitar. Ketika sensor tersebut mendeteksi
adanya keberadaan api, maka sensor tersebut akan memberikan tegangan pada
Resistor. Ketika Resistor udah diberikan tegangan maka dihubungkan secara
Paralel ke Speaker, Motor DC dan Komunikasi Wireless ke Pemadam Kebakaran.
Speaker akan hidup apabila Tegangan hidup dan jika terdeteksi Api maka Motor DC
dan Komunikasi Wirelles Pemadam kebakaran akan berfungsi lampu darurat pada
Pemadam Kebakaran Hidup. Setelah informasi itu masuk kepemadam,Pemadam akan
datang ke lokasi kebakaran. Sebelum itu Motor DC Aktif menyiramkan Air
Ketika sensor Gas mendeteksi adanya
keberadaan asap, maka sensor gas MQ2 akan memberikan tegangan sinyal melalui
tegangan outputnya dan akan memberikan tegangan pada Speaker yg Akan Aktif
untuk menginfokan ke Pemilik Rumah.
